საუკეთესო მწარმოებელი

30 წლიანი წარმოების გამოცდილება

ASME B16.9 A234 SCH 40 STD კონდახით შედუღებული ნახშირბადის ფოლადის შავი ფოლადის მილის 90 deg იდაყვი

მოკლე აღწერა:

სახელი: ნახშირბადის ფოლადის მილის 90 გრადუსი იდაყვი
სტანდარტი: ANSI B16.9
ხარისხი: 90 გრადუსი, 90D, 90 გ.
მასალა: ASTM A234WPB
კედლის სისქე: SCH40


  • რადიუსი:LR (1.5d)
  • ფერი:შავი ან ლაქიანი
  • დასასრული:ხეხილის დასასრული
  • პროდუქტის დეტალი

    სითბოს მკურნალობა

    მარკირება

    დეტალური ფოტოები

    შემოწმება

    შეფუთვა და გადაზიდვა

    პროდუქტის პარამეტრები

    პროდუქტის სახელი მილის იდაყვი
    ზომა 1/2 "-36" seamless იდაყვის (SMLS იდაყვის), 26 "-110" შედუღებული seam. გარე დიამეტრის ყველაზე დიდი შეიძლება იყოს 4000 მმ
    სტანდარტი ANSI B16.9, EN10253-2, DIN2605, GOST17375-2001, JIS B2313, MSS SP 75 და ა.შ.
    კედლის სისქე STD, XS, XXS, SCH20, SCH30, SCH40, SCH60, SCH80, SCH160, XXS და ა.შ.
    გრადუსი 30 ° 45 ° 60 ° 90 ° 180 ° და ა.შ.
    რადიუსი LR/გრძელი რადიუსი/r = 1.5d, sr/მოკლე რადიუსი/r = 1D
    დასასრული Bevel End/be/buttweld
    ზედაპირი ბუნების ფერი, ლაქიანი, შავი ფერწერა, ანტი-ქვის ზეთი და ა.შ.
    მასალა ნახშირბადის ფოლადი:A234WPB, A420 WPL6 ST37, ST45, E24, A42CP, 16MN, Q345, P245GH, P235GH, P265GH, P280GH, P295GH, p355GH და ა.შ.
      მილსადენის ფოლადი:ASTM 860 WPHY42, WPHY52, WPHY60, WPHY65, WPHY70, WPHY80 და ა.შ.
      Cr-mo შენადნობის ფოლადი:A234 WP11, WP22, WP5, WP9, WP91, 10CRMO9-10, 16MO3, 12CRMOV და ა.შ.
    გამოყენება პეტროქიმიური ინდუსტრია; საავიაციო და საჰაერო კოსმოსური ინდუსტრია; ფარმაცევტული ინდუსტრია, გაზის გამონაბოლქვი; ელექტროსადგური; გემის შენობა; წყლის მკურნალობა და ა.შ.
    უპირატესობები მზა მარაგი, მიწოდების უფრო სწრაფი დრო; ხელმისაწვდომია ყველა ზომის, მორგებული; მაღალი ხარისხის

    მილის ფიტინგები

    კონდახის შედუღებული მილის ფიტინგებში შედის ფოლადის მილის იდაყვი, ფოლადის მილის Tee, ფოლადის მილის reduer, ფოლადის მილის ქუდი. ყველა იმ კონდახის შედუღების მილის ფიტინგები, ჩვენ შეგვიძლია ერთად მომარაგება, ჩვენ გვაქვს მეტი 20 წლიანი წარმოების გამოცდილება.

    თუ თქვენ ასევე დაინტერესებული ხართ სხვა ფიტინგებით, გთხოვთ, დააჭირეთ შემდეგ ბმულს, რომ შეამოწმოთ დეტალები.

     მილის Tee                                მილის შემცველობა                            მილის ქუდი                                        მილის მოსახვევი                                     ყალბი ფიტინგები

    კონდახის შედუღებული მილის იდაყვი

    ფოლადის მილის იდაყვი არის მილსადენის სისტემაში ძირითადი ნაწილები, რომ შეცვალოთ სითხის ნაკადის მიმართულება. იგი გამოიყენება ორი მილის დასაკავშირებლად იმავე ან სხვადასხვა ნომინალური დიამეტრით და მილის გადასატანად 45 გრადუსიანი ან 90 გრადუსიანი მიმართულებით.

    სამრეწველო მილის იდაყვისთვის, კონექინის ბოლო ტიპი არის კონდახის შედუღება, შესაბამისად ANSI B16.25. კონდახის შედუღებას შეუძლია აღწერილი კონდახის შედუღება, Buttweld, Bevel End. BW

    იდაყვის ტიპი

    იდაყვის შეიძლება იყოს მიმართულების კუთხე, კავშირის ტიპები, სიგრძე და რადიუსი, მასალის ტიპები.

    კლასიფიცირებულია მიმართულების კუთხით

    როგორც ვიცით, მილსადენების სითხის მიმართულებით, იდაყვი შეიძლება დაიყოს სხვადასხვა ხარისხებად, მაგალითად, 45 გრადუსი, 90 გრადუსი, 180 გრადუსი, რომლებიც ყველაზე გავრცელებული ხარისხია. ასევე არსებობს 60 გრადუსი და 120 გრადუსი, ზოგიერთი სპეციალური მილსადენისთვის.

    90 გრადუსიანი იდაყვისთვის, ასევე აღწერილია 90D იდაყვი, ან 90 deg იდაყვი.

    რა არის იდაყვის რადიუსი

    იდაყვის რადიუსი საშუალო მრუდიანი რადიუსი. თუ რადიუსი იგივეა, რაც მილის დიამეტრით, მას უწოდებენ მოკლე რადიუსის იდაყვს, რომელსაც ასევე უწოდებენ SR იდაყვს, ჩვეულებრივ, დაბალი წნევის და დაბალი სიჩქარის მილსადენებისთვის.

    თუ რადიუსი უფრო დიდია, ვიდრე მილის დიამეტრი, R ≥ 1.5 დიამეტრი, მაშინ ჩვენ მას გრძელი რადიუსის იდაყვის (LR იდაყვის) ვუწოდებთ, მიმართულია მაღალი წნევის და მაღალი ნაკადის სიჩქარის მილსადენებისთვის.

    თუ რადიუსი 1.5d- ზე მეტია, ყოველთვის დაასახელა Bend. იდაყვის მოსახვევში მილის ფიტინგები. მაგალითად, 2D იდაყვის, 2D მოსახვევში, 3D იდაყვის, 3D მოსახვევში და ა.შ.

    კლასიფიკაცია მასალით

    ნახშირბადის ფოლადი, რომელსაც ასევე უწოდებენ ზომიერი ფოლადი ან შავი ფოლადი. მაგალითად ASTM A234 WPB

    ვეძებთ უჟანგავი ფოლადის იდაყვებს, გთხოვთ, დააჭირეთ ამ ბმულს, რომ ნახოთ მეტი დეტალები:უჟანგავი ფოლადის იდაყვები

    ფორმის ტიპი

    შეიძლება იყოს თანაბარი იდაყვი ან იდაყვის შემცირება

    იდაყვის ზედაპირი

    ქვიშის აფეთქება

    ცხელი ფორმირების შემდეგ, ჩვენ ვაწარმოებთ ქვიშის აფეთქებას, რომ ზედაპირი სუფთა და გლუვი იყოს.

    ქვიშის აფეთქების შემდეგ, რათა თავიდან აიცილოთ ჟანგი, უნდა გააკეთოთ შავი ფერწერა ან საწინააღმდეგო ზეთი, ცხელი დიპლომატიური გალვანზირებული (HDG), ეპოქსიდური, 3pe, გაუჩინარებული ზედაპირი და ა.შ., რაც დამოკიდებულია მომხმარებლის მოთხოვნაზე.

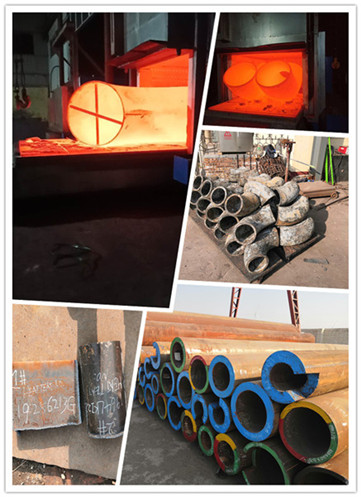

    სითბოს მკურნალობა

    1. შეინახეთ ნიმუშის ნედლეულის კვალი.
    2. სტანდარტულად მოაწყეთ სითბოს მკურნალობა.

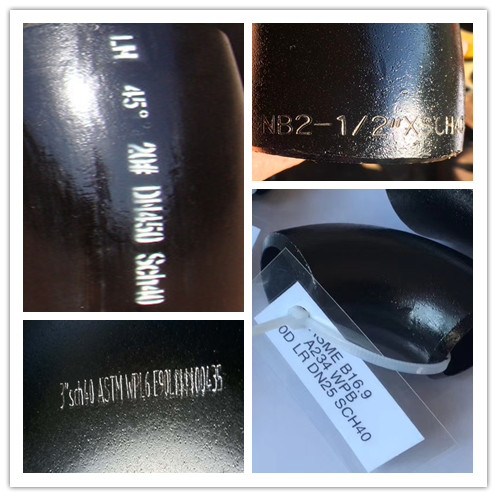

    მარკირება

    სხვადასხვა მარკირების სამუშაო, შეიძლება იყოს curved, შეღებვა, Lable. ან თქვენი თხოვნით. ჩვენ ვიღებთ თქვენი ლოგოს აღნიშვნას.

    5

    5

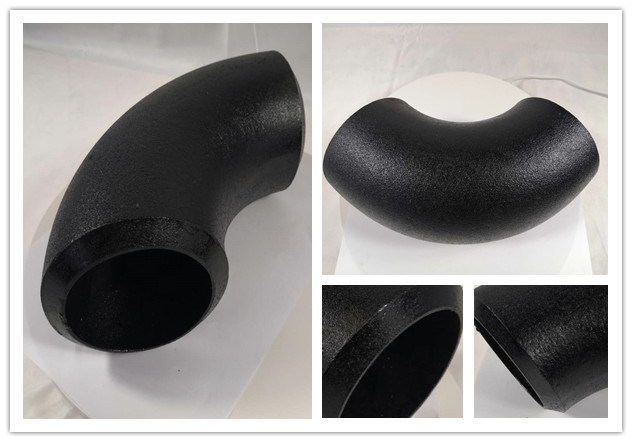

    დეტალური ფოტოები

    1. Bevel End, როგორც ANSI B16.25.

    2. ჯერ ქვიშის აფეთქება, შემდეგ სრულყოფილი ფერწერის ნამუშევარი. ასევე შეიძლება იყოს ლაქური.

    3. ლამინირების და ბზარების გარეშე.

    4. ყოველგვარი შედუღების რემონტის გარეშე.

    5

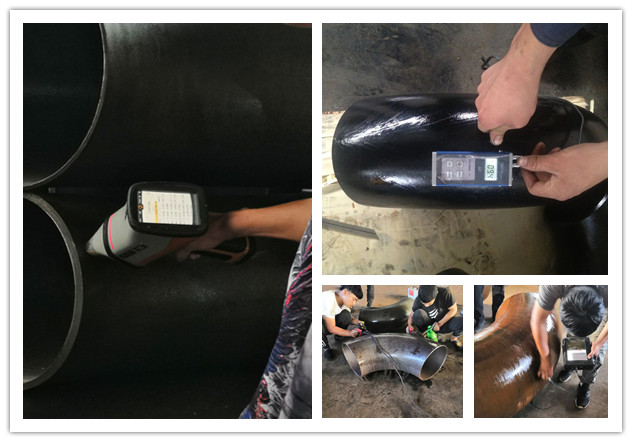

    შემოწმება

    1. განზომილების გაზომვები, ყველაფერი სტანდარტული ტოლერანტობის ფარგლებში.

    2. სისქის ტოლერანტობა: +/- 12.5%, ან თქვენი თხოვნით

    3. PMI

    4. MT, UT, რენტგენის ტესტი

    5. მიიღე მესამე მხარის შემოწმება

    6. მიწოდება MTC, EN10204 3.1/3.2 სერთიფიკატი

    5

    5

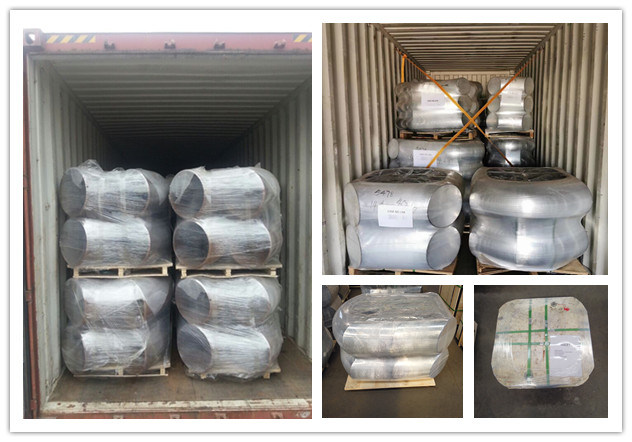

    შეფუთვა და გადაზიდვა

    1. შეფუთულია პლაივუდის საქმესთან ან პლაივუდის პლატაზე, როგორც ISPM15

    2. ჩვენ დავაყენებთ შეფუთვის ჩამონათვალს თითოეულ პაკეტზე

    3. ჩვენ თითოეულ პაკეტზე დავაყენებთ გადაზიდვის ნიშანს. მარკირების სიტყვები თქვენს თხოვნაზეა.

    4 ხის პაკეტის ყველა მასალა უფასოა
